以下是:模拟断路器电缆故障测试仪源厂直接供货的产品参数
产品参数
产品价格555/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量4
产品颜色
质保时间三年
外形尺寸158
适用领域电气电力
质量认证9000
产品功率5
工作温度45
导读 模拟断路器电缆故障测试仪源厂直接供货_天正华意电气设备(厦门市分公司),固定电话:【18762195566】,移动电话:【18762195566】,联系人:杨经理,平度市平安路2号 发货到 福建省 福州市、厦门市、泉州市、漳州市、龙岩市、宁德市、南平市、莆田市、三明市 思明区、海沧区、湖里区、集美区、同安区、翔安区。 福建省,厦门市 远古时期,厦门岛为白鹭栖息之地,故又称“鹭岛”。西晋年间,置同安县,明洪武二十七年(1394年),筑厦门城。1935年,设立厦门市,1980年,经国务院批准设立厦门经济特区,1988年,经国务院批准厦门市为计划单列市,1994年,厦门市升为副省级市。厦门市是国务院批复确定的中国经济特区和东南沿海重要的中心城市、港口及风景旅游城市。厦门市曾荣获“联合国人居奖”,亦是综合配套改革试验区、物流枢纽、东南国际航运中心、中国(福建)自由贸易试验区组成部分、海洋经济发展示范区、两岸新兴产业和现代服务业合作示范区、两岸区域性金融服务中心和两岸贸易中心;是全国文明城市、文化生态保护区、卫生城市、生态园林城市。

为了给您提供更的模拟断路器电缆故障测试仪源厂直接供货产品信息,解锁模拟断路器电缆故障测试仪源厂直接供货产品新体验,视频带你玩转每个细节!


以下是:模拟断路器电缆故障测试仪源厂直接供货的图文介绍

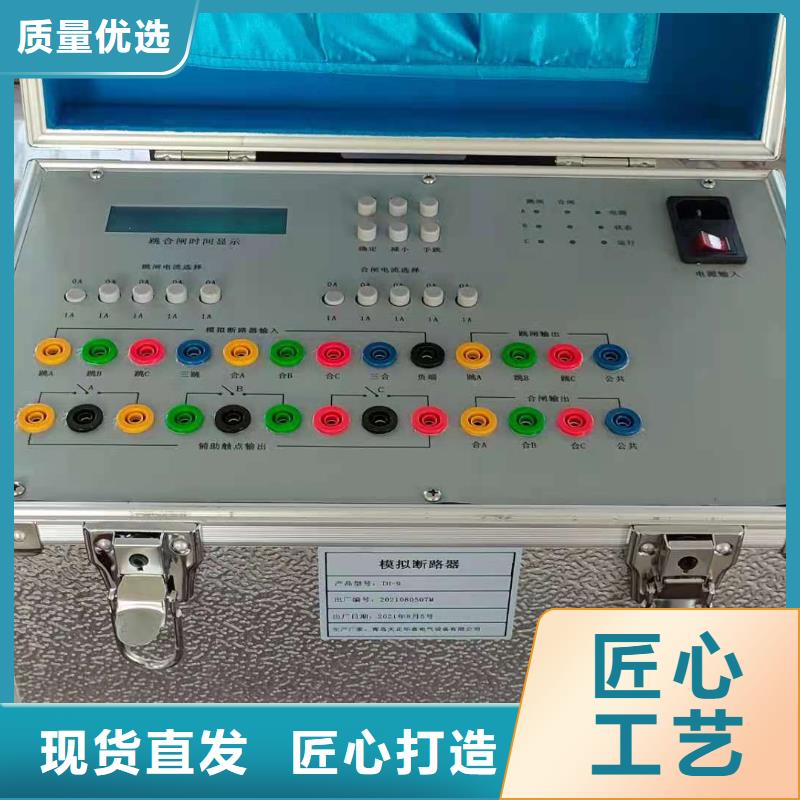

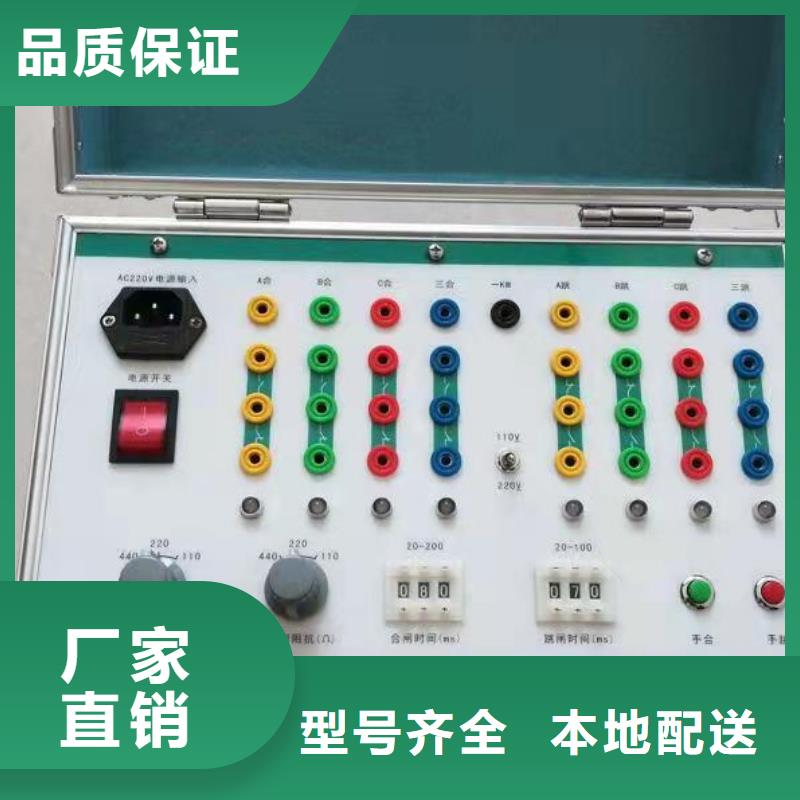

模拟断路器 智能型模拟断路器是我公司在原有模拟断路器的基础上采用51单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制,从而了整机的精度,是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。它与各类微机型继电保护测试装置配合使用,可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作,确保成套继电保护装置工作的完整性,提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元,信号输入单元,信号输出单元,跳合闸时间输入单元,跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框




多年来 高压开关特性测试仪校准装置产品销售与全国各地,客户满意是天正华意电气设备(厦门市分公司)评定产品质量的好高标准,持续向客户提供满意的产品是天正华意电气设备(厦门市分公司)永无止境的追求。




模拟断路器技术参数工作电源电压 AC220V±10% 50HZ 跳、合闸操作电压 DC200V或DC110V、48V、24V跳、合闸时间闸时间选择0-500ms合闸时间选择 0-500ms跳、合闸电流 跳闸电流选择:1A、2A、3A、4A、5A合闸电流选择:1A、2A、3A、4A、5A当跳合闸脉冲为110V时,对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。手动跳合闸 通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。开出量 接点容量:DC220V/0.5A,AC220V/5A。断路器位置输出接点:断路器位置输出接点12对,相互独立。分为两组,与断路器跳闸线圈相对应。使用说明1、装置通电—— 接入220V交流工作电源,合电源开关,几秒钟后,断路器模拟装置处于合闸状态,面板上的三相合闸位置灯亮。2、手动合闸及跳闸—— 手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。保护装置跳合闸——跳、合闸线圈端子相当于实际断路器的实际跳合闸线圈回路。4、合闸、跳闸回路及其辅助接点—— 跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路,实际合闸、跳闸回路及其辅助接点 断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电流的大小可用“合闸电流”及“跳闸电流”调整按钮按实际断路器的跳、合闸电流进行调整。




tianzh

模拟断路器电缆故障测试仪源厂直接供货

模拟断路器合闸、跳闸回路及其辅助接点—— 跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路,实际合闸、跳闸回路及其辅助接点 断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电流的大小可用“合闸电流”及“跳闸电流”调整按钮按实际断路器的跳、合闸电流进行调整。跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择,当断路器为分相动作方式时,应选择“单跳”方式,可进行单重及综重试验,跳、合闸电流应按相分别接入;当断路器为三相动作方式时,应选择“三跳”方式,可以进行三重试验,也可以选择单跳方式,将每一相作为一个单台三相断路器使用,三相可模拟三个单台的三相操作断路器。跳合线圈Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路,两回路功能完全相同。当任意一回路有跳合电流时,断路器模拟装置就可以从合闸状态切换为跳闸状态,相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流,应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流,可将跳闸电流接入任意跳闸回路,也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应,每相有一对常开一对常闭接点,接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应,每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是,输出接点Ⅰ与输出接点Ⅱ动作是相互独立的,例如当只有跳闸Ⅰ回路有跳闸电流时,输出接点Ⅰ状态翻转(对应跳闸后状态),输出接点Ⅱ并不翻转,当跳闸Ⅰ、Ⅱ同时有电流时,输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。5、试验接线
